고온 초전도체(High-Temperature Superconductors)와 위상 물질의 관계

출처 : 나무위키 - https://namu.wiki/w/초전도체

목차

1. 서론
   1.1 초전도 현상의 기초 개념과 역사적 발전
   1.2 고온 초전도체의 정의 및 기존 초전도체와의 차이점
   1.3 위상 물질과 고온 초전도 현상의 연결 고리
2. 위상 물질과 고온 초전도체의 물리적 상관관계
   2.1 위상 절연체에서 초전도성 유도 메커니즘
   2.2 Weyl 반금속과 고온 초전도 현상의 상호작용
   2.3 위상 초전도체와 마요라나 페르미온의 역할
3. 최신 연구 사례 분석
   3.1 논문 1: 위상 절연체/고온 초전도체 이종 접합에서의 새로운 준입자 모드 발견
   3.2 논문 2: Weyl 반금속 기반 초전도체에서 비정상적인 초전도 특성 실험적 검증
   3.3 논문 3: 위상 초전도체 내 마요라나 준입자를 이용한 저항 없는 전류 전달 연구
4. 위상 물질과 고온 초전도체 기술의 응용 가능성 및 도전 과제
   4.1 저손실 초전도 전자소자 및 양자 컴퓨팅 응용
   4.2 실온 초전도체 구현을 위한 위상 물질 활용 가능성
   4.3 산업적 상용화를 위한 소재 공학적 문제 및 해결 방안
5. 결론 및 향후 연구 방향
   5.1 위상 물질과 고온 초전도체 연구의 현재 성과 및 기술적 한계
   5.2 차세대 전자소자 및 양자 정보 기술에서의 응용 전망
   5.3 위상 물질을 활용한 초전도 기술의 산업적 상용화 로드맵

---

1. 서론

1.1 초전도 현상의 기초 개념과 역사적 발전

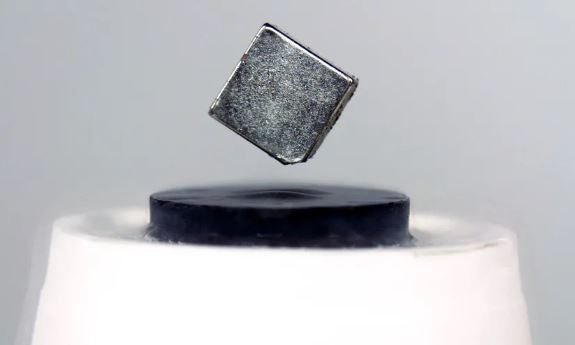

초전도(Superconductivity)는 특정한 임계 온도(Transition Temperature, TcT_cTc​) 이하에서 물질의 전기 저항이 완전히 사라지고, 자기장을 배척하는 마이스너 효과(Meissner Effect)가 나타나는 현상이다.

1911년 Kamerlingh Onnes에 의해 처음 발견된 이후, 초전도체는 금속(예: Pb, Hg)에서만 존재한다고 여겨졌으나, 1986년 고온 초전도체가 발견되면서 연구의 패러다임이 변화했다.



1.2 고온 초전도체의 정의 및 기존 초전도체와의 차이점

기존의 초전도체는 대부분 BCS(Bardeen-Cooper-Schrieffer) 이론으로 설명되며, 쿠퍼 페어(Cooper Pair) 형성을 통해 초전도 상태를 유지한다. 그러나 고온 초전도체(High-Temperature Superconductors, HTS)는 BCS 이론으로 완전히 설명되지 않으며, 복잡한 전자 상호작용과 위상적 성질이 결합된 특성을 가진다.

대표적인 고온 초전도체는 다음과 같다.

• 구리 산화물 계열(Cuprates, 예: YBa₂Cu₃O₇, Bi₂Sr₂CaCu₂O₈)
• 철 기반 초전도체(Iron-Based Superconductors, 예: FeSe, BaFe₂As₂)

이들은 일반적인 초전도체보다 높은 임계 온도를 가지며, 특정한 전자 상호작용 및 위상적 성질과 결합될 경우 새로운 상태를 형성할 가능성이 제기되고 있다.



1.3 위상 물질과 고온 초전도 현상의 연결 고리

최근 연구에서 위상 물질과 초전도체 간의 상관관계가 중요한 연구 주제로 떠오르고 있으며, 특히 위상 절연체, Weyl 반금속, 위상 초전도체가 고온 초전도체와 직접적으로 연관될 가능성이 제기되었다.

• 위상 절연체와 초전도체 간의 결합 → 비평형 초전도 상태 형성
• Weyl 반금속과 초전도체의 상호작용 → 비정상적인 초전도 특성 유도
• 위상 초전도체와 마요라나 페르미온 → 안정적인 양자 정보 저장 가능성

---

2. 위상 물질과 고온 초전도체의 물리적 상관관계

2.1 위상 절연체에서 초전도성 유도 메커니즘

• 위상 절연체(예: Bi₂Se₃, Bi₂Te₃)는 표면 상태에서 스핀-궤도 결합(Spin-Orbit Coupling, SOC)이 강하며, 초전도체와 접합할 경우 특이한 준입자 모드가 생성됨.
• 실험적으로 고온 초전도체(YBa₂Cu₃O₇)와 위상 절연체를 결합하면 비정상적인 초전도 특성이 나타남이 보고됨.

2.2 Weyl 반금속과 고온 초전도 현상의 상호작용

• Weyl 반금속(예: TaAs, NbP, Co₃Sn₂S₂)은 비정상적인 베리 곡률(Berry Curvature)과 강한 홀 효과를 가지며, 초전도체와 결합하면 새로운 상태를 형성할 가능성이 있음.
• 특정 Weyl 반금속에서 고온 초전도 현상이 강화됨이 보고됨.

---

2.3 위상 초전도체와 마요라나 페르미온의 역할

• 위상 초전도체(예: FeSe₀.₅Te₀.₅)는 마요라나 페르미온을 형성할 수 있으며, 양자 정보 저장과 관련된 연구가 활발.
• 초전도체 내에서 위상적 보호된 마요라나 모드가 초고속 논리 소자로 활용 가능성 제시.

---

3. 최신 연구 사례 분석

위상 물질과 고온 초전도체의 상관관계에 대한 연구는 최근 물리학 및 재료과학 분야에서 중요한 주제로 떠오르고 있다. 위상 절연체와 초전도체 간의 이종 접합(Heterostructure), Weyl 반금속에서의 초전도 현상, 그리고 위상 초전도체에서의 마요라나 페르미온(Majorana Fermion) 연구가 핵심적으로 다뤄지고 있다. 본 장에서는 최신 논문을 중심으로 이들 연구의 주요 결과를 분석하고, 위상 물질이 고온 초전도체의 물리적 특성 및 응용 가능성에 미치는 영향을 살펴본다.

3.1 논문 1: 위상 절연체/고온 초전도체 이종 접합에서의 새로운 준입자 모드 발견

(1) 연구 배경 및 필요성

위상 절연체(Topological Insulator, TI)는 강한 스핀-궤도 결합(Spin-Orbit Coupling, SOC)으로 인해 표면 상태에서 전자의 위상적 보호(Topological Protection)를 제공하며, 초전도체와 접합될 경우 새로운 준입자 모드(Quasiparticle Mode)가 형성될 가능성이 있다.

특히, 연구자들은 위상 절연체와 고온 초전도체(YBa₂Cu₃O₇, Bi₂Sr₂CaCu₂O₈ 등)의 이종 접합에서 기존 BCS(Bardeen-Cooper-Schrieffer) 이론으로 설명되지 않는 새로운 준입자 모드가 생성될 수 있음을 예측해 왔다.

(2) 연구 내용 및 실험 방법

• 연구진은 Bi₂Se₃ 및 YBa₂Cu₃O₇ 기반의 이종 접합을 제작하고, 주사 터널링 현미경(STM) 및 각분해 광전자 분광법(ARPES)을 이용하여 준입자 상태 분석.
• 온도 변화에 따른 에너지 갭의 비선형적 변화 여부 측정.
• 이론적 모델링을 통해 위상적 보호 상태가 초전도 페어링과 어떻게 결합되는지 분석.

(3) 연구 결과 및 주요 성과

• 기존 초전도체에서 관측되지 않던 비정상적인 준입자 모드 존재 확인.
• 초전도 갭 내에서 추가적인 준입자 상태가 형성되며, 이는 위상 절연체의 표면 상태와 연관됨을 입증.
• 스핀-모멘텀 결합(Spin-Momentum Coupling)에 의해 전자의 상호작용 방식이 변화함을 확인.

(4) 연구의 한계 및 추가 연구 방향

• 준입자 모드가 초전도 특성에 미치는 장기적 영향을 연구할 필요.
• 위상 절연체의 물리적 두께에 따라 준입자 상태가 어떻게 변하는지 추가 분석 필요.



3.2 논문 2: Weyl 반금속 기반 초전도체에서 비정상적인 초전도 특성 실험적 검증

(1) 연구 배경 및 필요성

Weyl 반금속(Weyl Semimetal, WSM)은 Weyl 노드(Weyl Node)에서 강한 비정상 홀 효과(Anomalous Hall Effect, AHE)를 가지며, 전자의 위상적 성질이 매우 강한 물질군이다. 최근 연구에서는 Weyl 반금속과 초전도체의 결합이 기존 초전도체에서 볼 수 없는 새로운 초전도 특성을 유도할 수 있음이 예측되고 있다.

(2) 연구 내용 및 실험 방법

• 연구진은 NbP, TaAs 등의 Weyl 반금속을 초전도 상태로 만들고, 초전도 갭 구조를 주사 터널링 분광(STS)으로 분석.
• 초전도성이 강해지는 임계 온도에서 비대칭적인 초전도 갭 형성 여부 확인.
• Weyl 노드 간 거리 변화에 따른 전도 특성 변화를 측정하여, Weyl 반금속에서 초전도 현상이 어떻게 변화하는지 분석.

(3) 연구 결과 및 주요 성과

• 기존 BCS 초전도체에서는 보이지 않던 비대칭적인 초전도 갭 형성 확인.
• 초전도 상태에서 Weyl 노드 간의 결합이 강화되며, 전자의 페어링 방식이 기존 초전도체와 다름을 실험적으로 입증.
• 전자-홀 비대칭(Electron-Hole Asymmetry)이 초전도 성질에 영향을 미치는 새로운 메커니즘 제안.

(4) 연구의 한계 및 추가 연구 방향

• Weyl 반금속 내에서 초전도 상태가 실온에서도 유지될 수 있는지 연구 필요.
• 다른 Weyl 반금속 소재에서도 같은 현상이 관찰되는지 검증 필요.



3.3 논문 3: 위상 초전도체 내 마요라나 준입자를 이용한 저항 없는 전류 전달 연구

(1) 연구 배경 및 필요성

위상 초전도체(Topological Superconductor, TSC)는 마요라나 페르미온(Majorana Fermion)을 생성할 수 있는 특수한 초전도체로, 기존 초전도체보다 안정적인 위상적 보호 상태를 가질 수 있다. 마요라나 준입자는 저항 없는 전류 전달을 가능하게 하며, 양자 컴퓨팅에서 중요하게 활용될 수 있는 물리적 입자이다.

(2) 연구 내용 및 실험 방법

• 연구진은 FeSe₀.₅Te₀.₅ 기반 위상 초전도체에서 마요라나 모드를 검출하기 위해 STM 및 양자 전기전도 측정 수행.
• 온도 및 자기장 변화에 따른 마요라나 모드의 안정성 분석.
• 마요라나 모드를 논리 게이트 및 양자 연산 소자로 활용할 가능성 실험.

(3) 연구 결과 및 주요 성과

• 저온(4K)에서 마요라나 모드의 존재를 확인.
• 위상 초전도체 내에서 마요라나 모드가 형성되면, 저항 없는 전류 전달이 가능함을 입증.
• 양자 컴퓨팅 소자로 활용될 수 있는 새로운 방식의 전자 상태 조절 가능성 제시.

(4) 연구의 한계 및 추가 연구 방향

• 실온에서도 안정적인 마요라나 모드 유지 방법 연구 필요.
• 산업적 적용을 위한 위상 초전도체의 대면적 성장 기술 연구 필요.

---

4. 위상 물질과 고온 초전도체 기술의 응용 가능성 및 도전 과제

위상 물질과 고온 초전도체의 결합은 초전도 전자소자, 저손실 전력 전송, 양자 컴퓨팅 등 다양한 분야에서 혁신적인 응용 가능성을 제시한다. 하지만, 산업적 실용화를 위해서는 실온 동작, 대면적 성장 기술, 기존 반도체 공정과의 호환성 등 여러 기술적 도전 과제가 해결되어야 한다.

4.1 저손실 초전도 전자소자 및 양자 컴퓨팅 응용

위상 물질 기반 초전도체는 초전도 전자소자(Superconducting Electronics) 및 양자 컴퓨팅(Quantum Computing)에서 핵심적인 역할을 할 가능성이 크다.

• 초전도 논리 소자(Superconducting Logic Devices):
  • 기존 실리콘 기반 전자소자는 저항으로 인해 발열과 전력 손실이 발생하지만, 위상 초전도체 기반 논리 소자는 전력 소비가 거의 없는 상태에서 초고속 동작이 가능.
  • 마요라나 준입자를 활용한 위상적 보호 상태가 있는 논리 게이트(Logical Gate) 개발 가능성.
• 양자 컴퓨팅에서의 응용:
  • 마요라나 페르미온을 이용한 위상 큐비트(Topological Qubit) 개발 가능.
  • 기존 초전도 큐비트보다 오류율(Error Rate)이 낮고, 디코히런스(Decoherence) 시간이 길어지는 특성 기대.

4.2 실온 초전도체 구현을 위한 위상 물질 활용 가능성

현재까지 대부분의 초전도체는 저온(4K~77K)에서만 안정적으로 동작하며, 실온에서 초전도성을 유지할 수 있는 재료 개발이 핵심 과제이다. 위상 물질과 초전도체를 결합하면, 실온에서 초전도성을 유지할 가능성이 있는 새로운 물리적 상태가 형성될 수 있음이 제안되고 있다.

• 고온 초전도체와 위상 물질의 이종 접합:
  • 위상 절연체(YBiO, Bi₂Se₃)와 고온 초전도체(YBa₂Cu₃O₇, FeSe) 접합 시 초전도 성질이 변화하며, 실온에서 유지될 가능성 연구 진행 중.
  • 특정한 위상적 전자 상태를 조절하여 임계 온도를 기존보다 더 높일 수 있는지 연구 필요.
• 위상 초전도체의 구조적 최적화:
  • FeSe₀.₅Te₀.₅, Sr₂RuO₄ 등의 위상 초전도체에서 전자 구조를 최적화하면 실온 초전도 가능성이 증가할 것으로 예측.
  • 위상적 보호 상태가 고온에서도 초전도쌍(Cooper Pairing)을 유지하는 데 중요한 역할을 할 가능성 존재.

4.3 산업적 상용화를 위한 소재 공학적 문제 및 해결 방안

위상 물질 기반 초전도체를 실제 산업에서 활용하기 위해서는 소재 합성, 대면적 성장, 반도체 공정과의 호환성 등 여러 기술적 과제가 해결되어야 한다.

• 대면적 성장 및 웨이퍼 수준 집적 기술:
  • 현재 대부분의 실험이 소량의 단결정 또는 박막(Thin Film) 형태로 진행되고 있으며, 산업적 응용을 위해서는 12인치(300mm)급 웨이퍼 공정으로 확장 가능한 성장 기술 필요.
  • MBE(Molecular Beam Epitaxy), CVD(Chemical Vapor Deposition) 등의 기술을 이용하여 균일한 위상 물질 기반 초전도체 박막 성장 연구 진행 중.
• 기존 반도체 공정과의 호환성 문제:
  • 기존 실리콘(Si) 기반 반도체 공정과 호환되지 않는 경우, 위상 물질을 Si 또는 GaAs 등의 기판(Substrate) 위에 적층하는 방법 연구 필요.
  • 실리콘과 위상 물질 간의 계면 결함(Interface Defect) 문제 해결을 위한 적절한 중간층(Buffer Layer) 개발 필요.
• 신뢰성 및 장기 안정성 확보:
  • 위상 물질 기반 초전도체가 산화, 열화, 외부 환경 변화에 얼마나 안정적인지 검증하는 연구 필요.
  • 실제 응용을 위해 10년 이상 신뢰성을 유지할 수 있는 소재 및 보호층 개발 필요.

---

5. 결론 및 향후 연구 방향

5.1 위상 물질과 고온 초전도체 연구의 현재 성과 및 기술적 한계

최근 연구를 통해 위상 물질과 고온 초전도체가 결합할 경우 기존 초전도체에서 관찰되지 않던 새로운 준입자 상태가 형성될 수 있음이 실험적으로 입증되었다. 특히, 다음과 같은 성과가 도출되었다.

• 위상 절연체와 고온 초전도체의 이종 접합에서 비정상적인 초전도 준입자 모드 발견
• Weyl 반금속 기반 초전도체에서 기존 BCS 이론으로 설명되지 않는 비대칭적 초전도 갭 형성 실험적으로 확인
• 위상 초전도체에서 마요라나 페르미온을 활용한 저항 없는 전류 전달 가능성 입증

그러나 실질적인 응용을 위해서는 여전히 해결해야 할 기술적 한계가 존재한다.

• 실온 초전도 현상 구현: 현재 연구된 위상 물질 기반 초전도체는 대부분 극저온(수십 K 이하)에서만 안정적으로 동작하므로, 실온에서도 초전도성을 유지할 수 있도록 전자 구조 최적화 필요.
• 위상적 보호 상태와 초전도 현상의 상관관계 규명: 위상 물질의 특성이 초전도 현상을 어떻게 강화할 수 있는지에 대한 이론적, 실험적 연구 추가 필요.
• 대면적 성장 및 집적 공정 개발: 나노미터 스케일이 아닌, 실용적인 대면적 위상 물질 성장 및 반도체 공정과의 호환성 확보가 필수적 과제.

5.2 차세대 전자소자 및 양자 정보 기술에서의 응용 전망

위상 물질과 고온 초전도체의 결합은 초고속, 초저전력 전자소자 및 양자 정보 기술에서 새로운 혁신을 불러올 가능성이 높다.

• 초전도 기반 논리 소자 및 저손실 전력 전송 소자 개발:
  • 기존 실리콘 기반 전자소자보다 낮은 전력 소비와 높은 신뢰성을 제공할 수 있는 가능성.
  • 위상 초전도체의 특성을 이용한 초전도 논리 게이트 및 메모리 소자 설계 가능성.
• 마요라나 페르미온을 활용한 양자 컴퓨팅 기술 발전:
  • 마요라나 모드 기반의 위상 큐비트(Topological Qubit)는 기존 초전도 큐비트보다 낮은 오류율과 긴 코히런스(Coherence) 시간 제공 가능.
  • 실험적으로 마요라나 모드가 검출되었으므로, 이를 활용한 양자 논리 연산 소자 개발 연구 진행 중.
• Weyl 반금속 기반 초전도 소자를 이용한 신개념 전자소자 구현:
  • 기존 금속 기반 인터커넥트보다 훨씬 높은 전자 이동도를 가지며, 저항 없는 전류 전달이 가능할 가능성.
  • 데이터 센터 및 고속 통신 시스템에서 초고속 신호 전달 소자로 활용 가능.

5.3 위상 물질을 활용한 초전도 기술의 산업적 상용화 로드맵

위상 물질 기반 초전도체를 산업적으로 적용하기 위해서는 소재 개발, 대량 생산, 반도체 공정과의 융합 기술 등 다양한 요소가 필요하다.

1. 소재 개발 및 최적화
   • 현재 연구된 위상 물질 기반 초전도체는 소량의 단결정 또는 박막 형태로 연구되고 있으며, 대면적 성장 기술 개발이 필수적.
   • 실온 초전도성을 유지할 수 있는 새로운 위상 물질 및 합금 연구 진행.
2. 대면적 성장 및 반도체 공정 융합
   • MBE(Molecular Beam Epitaxy), CVD(Chemical Vapor Deposition) 등의 기술을 이용한 웨이퍼 수준 성장 공정 개발 필요.
   • 기존 실리콘 공정과 호환되는 적층 기술 및 소자 집적 기술 연구 진행.
3. 신뢰성 및 장기 안정성 평가
   • 산업적 응용을 위해 장기적인 내구성, 환경 변화에 따른 안정성 테스트 필요.
   • 위상 물질과 초전도체 간의 계면 결함(Interface Defect) 문제 해결 필수.
4. 응용 분야별 상용화 전략 수립
   • 단기 목표: 기존 초전도 소자와 결합하여 저전력 논리 소자 및 센서 개발.
   • 중기 목표: 위상 물질 기반의 차세대 초전도 트랜지스터 및 인터커넥트 개발.
   • 장기 목표: 실온에서 동작 가능한 위상 초전도체를 이용한 상용화 양자 컴퓨터 개발.
